Unia FS / FS T DRIVE
300 - 400 CM

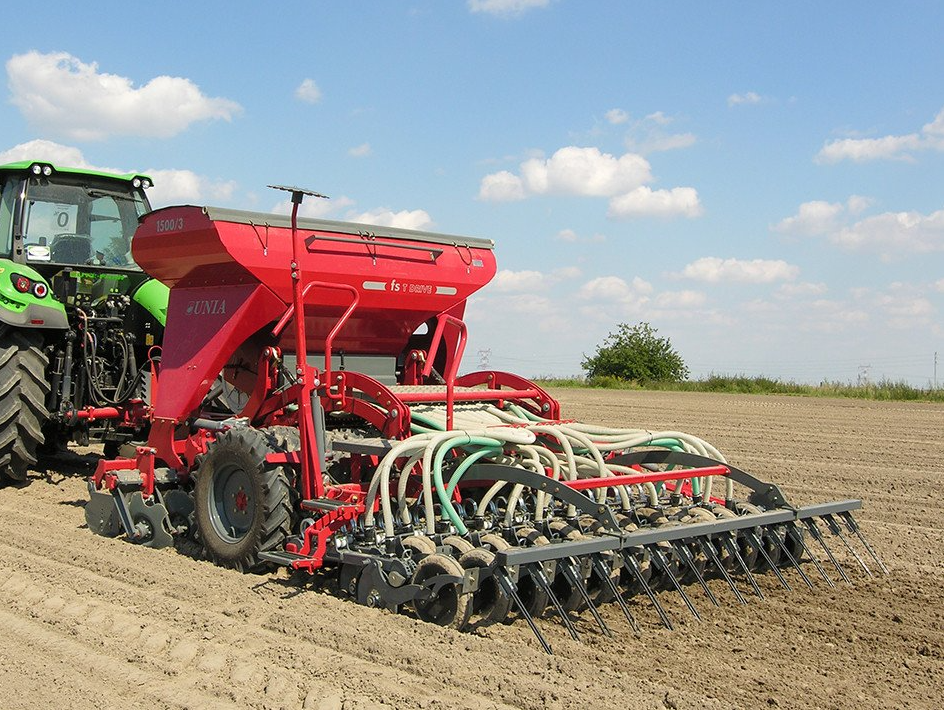

Zestawy uprawowo-siewne pneumatyczne Unia FS 1000/3 i FS 1000/4 umożliwiają przygotowanie gleby pod zasiew oraz wysiew materiału siewnego w jednym przejeździe. Siewnik pneumatyczny FS został wyposażony w system SYSTEM FS, w którym dozowanie ziarna odbywa się za pomocą aparatów wysiewających, których obroty są ustalane poprzez bezstopniową skrzynkę przekładniową. Odmierzona ilość ziarna wpada do indywidualnych eżektorów znajdujących się w skrzynce eżektorowej, skąd sprężone powietrze zabiera je i transportuje do redlic. Zestaw może nabudowany na agregacie biernym talerzowym (FS T) lub na aktywnym agregacie (FS A).
Konstrukcja zestawów uprawowo-siewnych pneumatycznych FS 1000/3 i FS 1000/4
Dane techniczne zestawów uprawowo-siewnych pneumatycznych FS 1000
| FS | S 1000/3 | T 1000/3 | T 1000/4 | A 1000/3 | A 1000/4 |
|---|---|---|---|---|---|
| Szerokość robocza [m] | 3 | 3 | 4 | 4 | 4 |
| Pojemność skrzyni [l] | 1000 | 1000 | 1000 | 1000 | 1000 |
| Typ redlic | talerzowe | talerzowe | talerzowe | talerzowe | talerzowe |
| Liczba redlic [szt.] | 24 | 24 | 32 | 24 | 32 |
| Masa [kg] | 2350 | 2450 | 2840 | 2480 | 2860 |
| Zapotrzebowanie mocy [KM] | 130 | 140 | 180 | 140 | 180 |
Wyposażenie zestawów uprawowo-siewnych pneumatycznych FS 1000
Wyposażenie standardowe
Modele: FS 1000/3, FS 1000/4
- oś zawieszenia ø60-825/ø36 mm (wersja FS S, FS T)
- zawieszenie 825/ø28 mm (wersja FS A 3m)
- zawieszenie 825/ø36 mm (wersja FS A 4m)
- pneumatyczny system wysiewu (system wysiewu FS)
- wentylator napędzany silnikiem hydraulicznym (przepływ 24l/min)
- redlice talerzowe, dwutarczowe, przemienne – samoczyszczące ø300mm, docisk P = 25 kG na redlicę
- bezstopniowa skrzynka przekładniowa
- kołeczkowe aparaty wysiewające z nakładkami do drobnych nasion

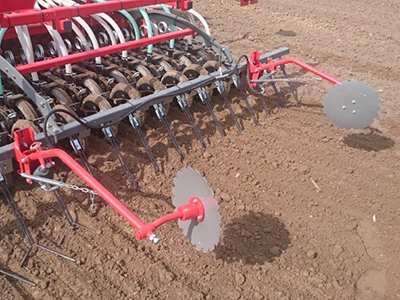

- hydrauliczny przerzutnik znacznikow przejazdu na dwoch siłownikach
- ścieżki technologiczne, elektryczne
- manometr
- pomost załadunkowy
- deflektory boczne (FS T)
- zagarniacz
Wyposażenie opcjonalne
Modele: FS 1000/3, FS 1000/4
- zespół dogniatająco-kopiujący
- wał gumowy ø500 mm
- ścieżki technologiczne przedwschodowe, hydrauliczne
- wielofunkcyjny komputer R14
- nadstawka skrzyni 500 dm3

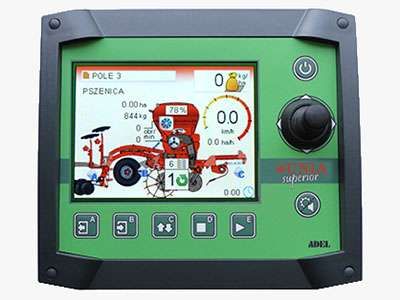

- wielofunkcyjny komputer SUPERIOR (aranżer pól, elektroniczna kontrola próby kręconej oraz pracy)
- belka wyrównująca, tylna (FS A)
- hydraulika pokładowa (pompa na WOM + zbiornik na olej + chłodnica)
- oświetlenie drogowe
Zestawy uprawowo-siewne pneumatyczne Unia FS T DRIVE 1000/3 i FS T DRIVE 1000/4 umożliwiają przygotowanie gleby pod zasiew oraz wysiew materiału siewnego w jednym przejeździe. Ten przyczepiany zestaw charakteryzuje się dużą wydajnością oraz układem DRIVE: to zgęszczenie podłoża na całej szerokości i pewność wschodów do wyboru dwa rodzaje wałów oponowych 80 lub 67 cm w zależności od warunków glebowych.
Konstrukcja zestawów uprawowo-siewnych pneumatycznych FS T DRIVE 1000/3 i 1000/4
Dane techniczne zestawów uprawowo-siewnych pneumatycznych FS T DRIVE 1000/3 i 1000/4
| FS T DRIVE | 1000/3 | 1000/4 |
|---|---|---|
| Szerokość robocza [m] | 3 | 4 |
| Pojemność skrzyni [l] | 1000 | 1000 |
| Typ redlic | talerzowe | talerzowe |
| Liczba redlic [szt.] | 24 | 32 |
| Zapotrzebowanie mocy [KM] | 2850 | 3250 |
| Masa [kg] | 100 | 100 |
Wyposażenie zestawów uprawowo-siewnych pneumatycznych FS T DRIVE 1000/3 i 1000/4
Wyposażenie standardowe
- oś półzawieszana ø60-825/ø28 mm (wersja 3m)
- oś półzawieszana ø60-965/ø36 mm (wersja 4m)
- dyszel z belką zaczepową
- uprawa – dwa rzędy talerzy 460 mm, zabezpieczonych poprzez amortyzatory gumowe
- wał oponowy DRIVE koła ø460 mm, opony diagonalne
- hydrauliczny przerzutnik znaczników przejazdu na dwóch siłownikach
- ścieżki technologiczne, elektryczne
- pneumatyczny system wysiewu FS
- wentylator napędzany silnikiem hydraulicznym (przepływ 24 l/min)
- bezstopniowa skrzynka przekładniowa
- kołeczkowe aparaty wysiewające z nakładkami do drobnych nasion
- manometr
- pomost załadunkowy
- deflektory boczne
- zagarniacz z niezależnymi palcami
Wyposażenie opcjonalne
- PAKIET PRO
- redlica przemienna ø300 mm
- docisk 25 kg
- rozstaw 12,5 cm
- wał oponowy ø800 mm

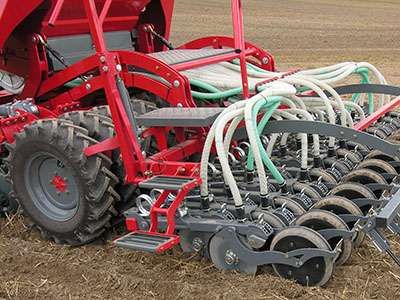

- PAKIET PREMIUM
- redlica układ "V" ø300 mm
- docisk 40 kg
- rozstaw 15 cm
- wał oponowy ø800 mm
- kółka dogniatająco - kopiujące 350x78 mm
- Zespół dogniatająco-kopiujący (do pakietów PRO i PREMIUM)
- ścieżki technologiczne przedwschodowe, hydrauliczna
- wielofunkcyjny komputer R14
- nadstawka skrzyni 500 dm3
- hydraulika pokładowa (pompa na WOM + zbioronik na olej + chłodnica)
- packer zaczepu przedni (koła sztywne 195x15)

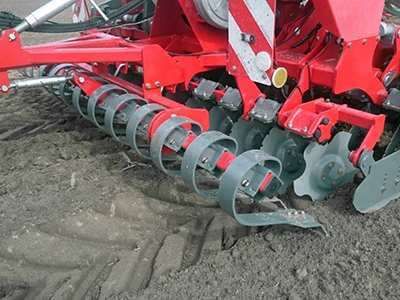

- włóka przednia, mechaniczna
- sterowanie hydrauliki elektrozaworami
- oświetlenie drogowe
- zbiornik 1500 dm3 (tylko z zamówieniem)
- SUPERIOR (aranżer pól, elektroniczna kontrola próby kręconej oraz pracy)
- oświetlenie drogowe

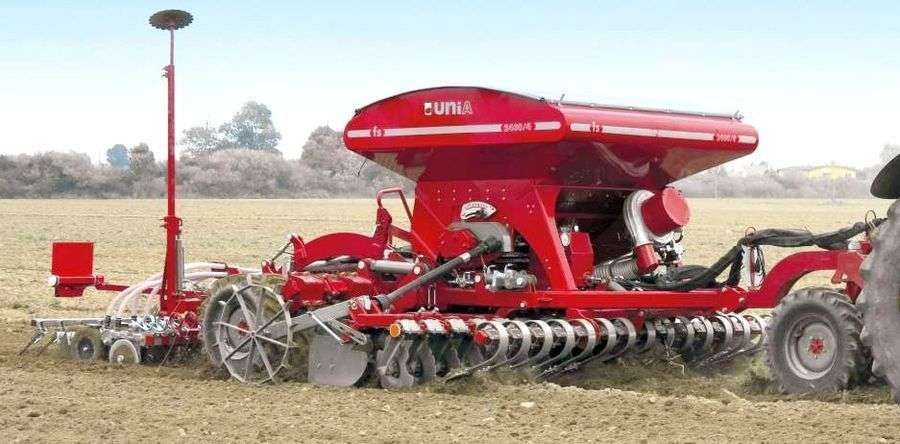

Zestawy uprawowo-siewne pneumatyczne przyczepiane Unia FS T 2000/3 i FS T 2400/4 umożliwiają osiągnięcie dużej wydajności polowej. Zestawy charakteryzują się zbiornikiem na ziarno o bardzo dużej pojemności, zastosowaniem przedniego wału ze skrętnymi kołami i ciężkimi redlicami sekcji wysiewających w układzie "V" wyposażonymi w kółka ugniatająco-kopiujące.
Konstrukcja zestawów uprawowo-siewnych pneumatycznych FS T 2000/3 i 2400/4
Dane techniczne zestawów uprawowo-siewnych pneumatycznych FS T 2000/3 i 2400/4
| FS | T 2000/3 | T 2400/4 |
|---|---|---|
| Szerokość robocza [m] | 3 | 4 |
| Pojemność skrzyni [l] | 2000 | 2400 |
| Typ redlic | talerzowe V | talerzowe V |
| Liczba redlic [szt.] | 20 | 28 |
| Liczba talerzy uprawowych [szt.] | 24 | 32 |
| Zapotrzebowanie mocy [KM] | 120÷140 | 140÷160 |
| Masa [kg] | 4300 | 4700 |
Wyposażenie zestawów uprawowo-siewnych FS T 2000/3 i 2400/4
Wyposażenie standardowe
Modele: FS T 2000/3, FS T 2400/4
- oś półzawieszana o średnicy 70-90/średnice 36 mm
- przedni Packer 800 mm, ze skrętnymi kołami 7,5x16
- dwa rzędy talerzy o średnicy 460 mm, zabezpieczonych amortyzatorami gumowymi
- wał oponowy transportowo-dogniatający o średnicy 800 mm, rozmiar koła 7,5x16
- redlice dwutalerzowe ø300 mm z kołami kopiującymi 350x78 mm, docisk P=40 kg/redlicę w rozstawie 15 cm
- wentylator napędzany silnikiem hydraulicznym (przepływ 24 l/min)
- wielofunkcyjny komputer R14
- ścieżki technologiczne, elektryczne
- hydrauliczny przerzutnik znaczników przejazdowych na dwóch siłownikach
- kółka wysiewające z nakładkami (jedno- i dwutorowymi) do drobnych nasion
- pomost załadunkowy ze stopniami
- centralny i indywidualny docisk redlic
- urządzenie do próby kręconej wysiewu
- skrzynka przekładniowa bezstopniowa (zakres wysiewu 2÷400 kg/ha)
- hydraulika pokładowa (pompa nakładana na WOM+zbiornik na olej+chłodnica)
- manometr - dla zachowania właściwego ciśnienia powietrza w przewodach transportowych
- deflektory boczne
- zagarniacz
Wyposażenie opcjonalne
Modele: FS T 2000/3, FS T 2400/4
- ścieżki technologiczne przedwschdowe, hydrauliczne
- włóka przednia hydrauliczna
- oświetlenie drogowe
- komputer wielofunkcyjny SUPERIOR (aranżer pól, elektroniczna kontrola próby kręconej oraz pracy)
