opryskiwacze przyczepiane sprinter

WYDAJNE OPRYSKIWACZE POLOWE BERTHOUD

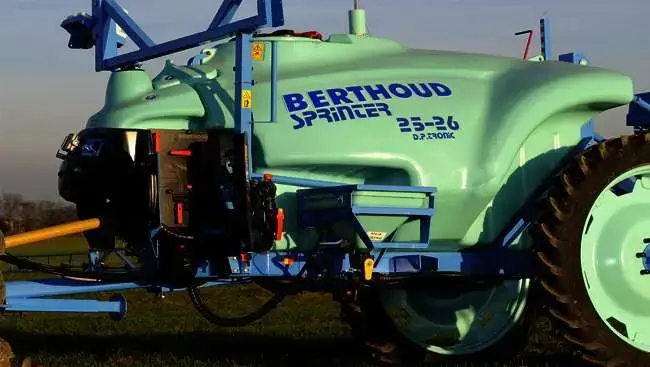

Berthoud SPRINTER to opryskiwacz przyczepiany o lekkiej i zwartej konstrukcji, przeznaczony dla gospodarstw rolnych o różnym profilu. Sprawdzone rozwiązania takie jak pompa GAMA lub pompa BP, układ regulacyjny DP TRONIC czy też panel ustawień zaworów BERLOGIC to przykład wydajnych rozwiązań z zakresu oprysku w rolnictwie. Opryskiwacze są wyposażane w rozwiązania zaprojektowane przez Berthoud, dzięki temu współpracujący z zaworami i belką do oprysku komputer jest lepiej zgrany a przez to uzyskuje się większą dokładność i pewność pracy. Opryskiwacze już od najmniejszego modelu mogą być przystosowane do współpracy z aplikacjami rolnictwa precyzyjnego. Opryskiwacze polowe SPRINTER mają to, co najlepsze z Berthoud. Wystarczy ustalić odpowiednią wersję wyposażenia i dobrać specyficzne opcje dla występujących potrzeb w gospodarstwie rolnym.

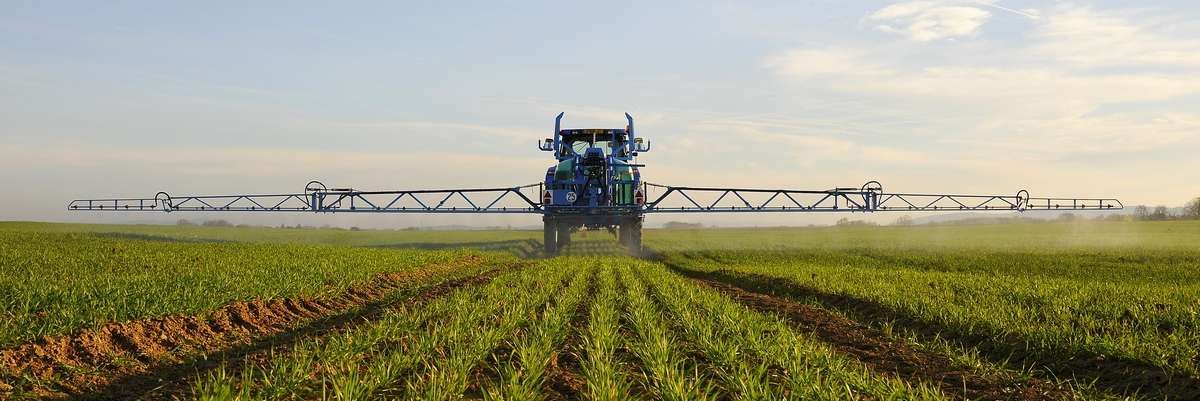

Opryskiwacz polowy Berthoud Sprinter podczas oprysku na polu

Opryskiwacz SPRINTER charakteryzuje się kompaktową budową i lekką konstrukcją dzięki czemu ma małe wymagania w zapotrzebowaniu mocy współpracującego ciągnika rolniczego. Rama została wykonana ze stali o wysokim stopniu elastyczności (HLE), aby zapewnić długą trwałość maszyny. Zwarta konstrukcja charakteryzuje krótka odległość 3,75 m od zaczepu do osi kół, co umożliwia uzyskanie małego promienia nawrotu podczas przeprowadzania manewrów na końcach pola. Dostępne belki do oprysku w szerokościach od 15 do 24 metrów umożliwiają równomierne pokrycie pola cieczą. Belki polowe posiadają sprawdzony układ zawieszenia AXIALE z możliwością składania integralnego lub symetrycznego, w zależności od wersji belki i jej zaworów.

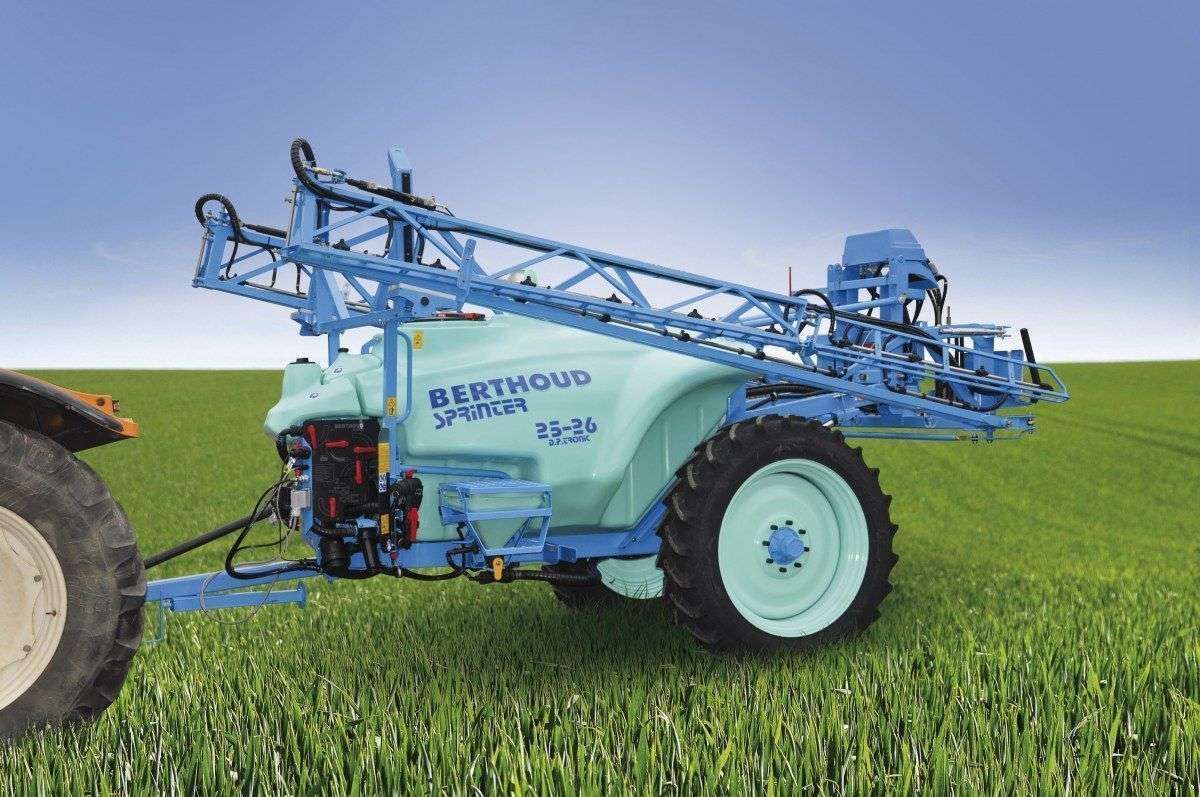

Opryskiwacz polowy przyczepiany Berthoud SPRINTER

SPRINTER  ZAWSZE SZYBKI

OPRYSKIWACZ PRACUJĄCY SZYBKO



Opryskiwacz SPRINTER Berthoud



Szybki jak SPRINTER

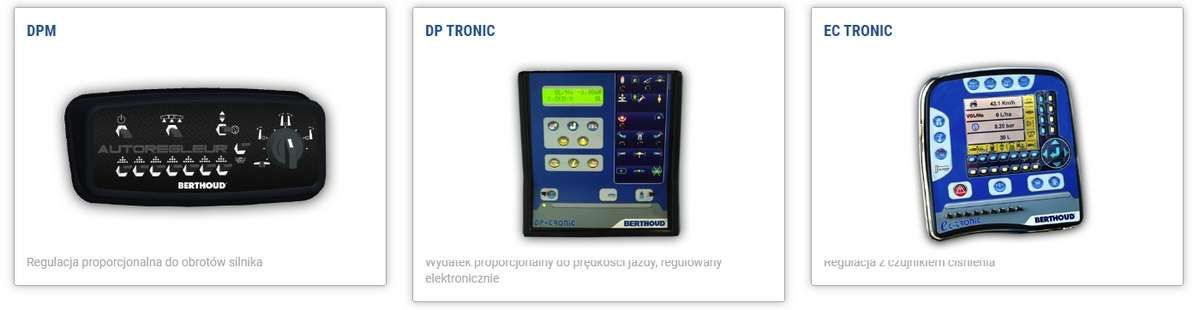

Połączenie lekkiej konstrukcji, wydajnej pompy, instalacji do oprysku, zaworów oraz komputera  w ersji DP TRONIC lub EC TRONIC umożliwiają opryskiwaczowi Berthoud Sprinter osiągnięcie wysokich wydajności i precyzji podczas pracy w polu.

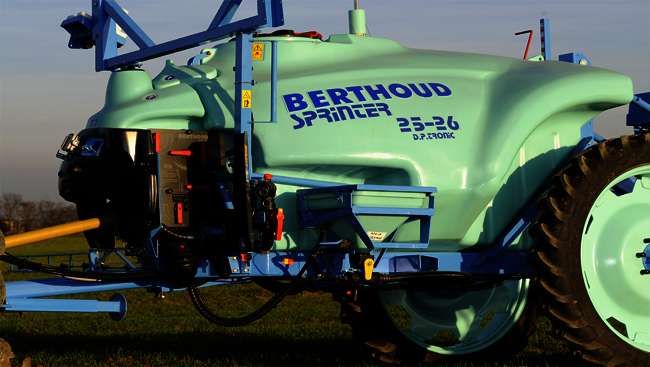

Zbiornik główny opryskiwacza SPRINTER



Pojemny zbiornik główny

Główny zbiornik opryskiwacza SPRINTER został wykonany z polietylenu o wysokiej gęstości, jego pojemność wynosi 2500 litrów + 5%. Ścianki zbiornika są gładkie, dzięki czemu wnętrze zbiornika można łatwo umyć. Dno zbiornika jest wykonane w kształcie diamentu, aby ograniczyć do minimum ilość resztek cieczy roboczej. Łatwe opróżnianie głównego zbiornika odbywa się za pomocą spustu umieszczonego w bocznym rowku. Warto dodać, że zbiornik na wodę do płukania ma pojemność aż 260 litrów.



BELKI DO OPRYSKU 15 DO 24 M

BELKI POLOWE OPRYSKIWACZY

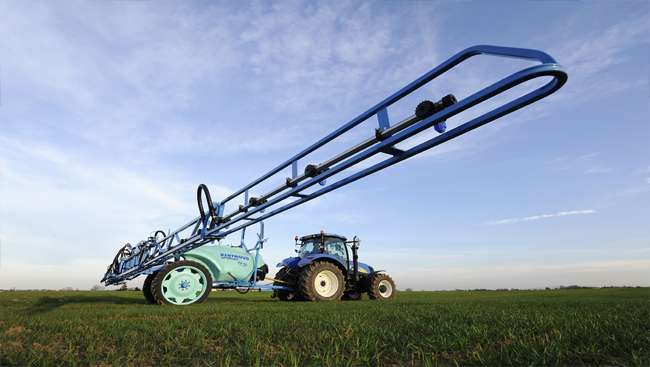

Belka polowa opryskiwacza



Belka do oprysku ALSR lub ALS

Opryskiwacze przyczepiane SPRINTER mogą być wyposażone w belkę do oprysku typu "ALS", które dysponują strukturą przypominającą kształtem literę "L" w celu zoptymalizowania stosunku ciężaru belki do jej sztywności i zawieszeniem osiowym (AXIALE) utrzymującym belkę w stabilnej pozycji. Ta belka do oprysku istnieje w dwóch wersjach składania: w wersji "ALS" - ze składaniem na boki oraz w wersji "ALSR" - ze składaniem do tyłu.

Dostępne szerokości pracy to: belki ALSR 15 do 18 m, belki ALS: 18, 20, 21 lub 24 m.

Sterowanie belką do oprysku może być: z rozkładaniem symetrycznym (18/9 m, 20/11 m, 24/12 m obsługiwanym przez SEH (selektor elektrohydrauliczny) lub ED (elektrorozdzielacze), z rozkładaniem pełnym w wersji obsługiwanej przez rozdzielacze hydrauliczne ciągnika lub SEH (wybieracz elektrohydrauliczny).

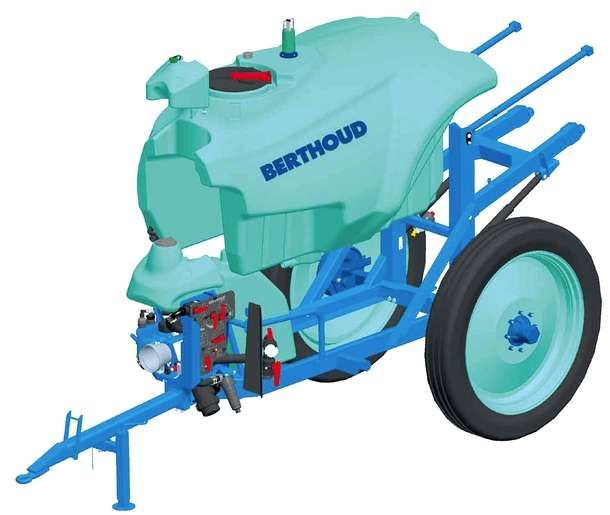

Lekka konstrukcja opryskiwacza

Lekka konstrukcja to nie wszystko

Całkowita integracja podzespołów opryskiwacza została zaprojektowana w celu uzyskania optymalnej i zwartej konstrukcji. Zaczep skrętny i zaczep kopiujący są dostępne w wyposażeniu opcjonalnym i służą do tego, aby ograniczyć do minimum ugniatanie upraw.

SILNE I WYDAJNE POMPY

POMPY GAMA LUB BP

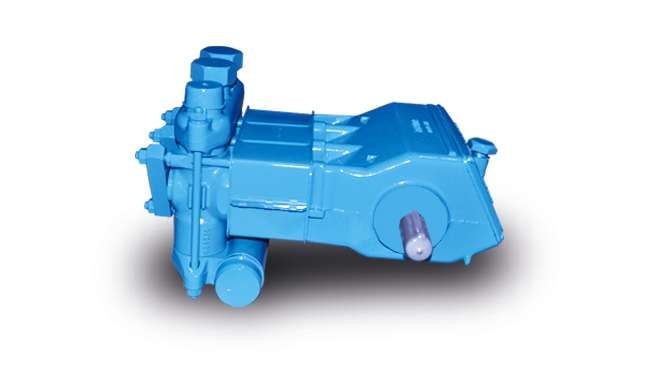

Pompa do oprysku Berthoud GAMA



Pompy GAMA 130 lub 160 l/min.

Pompa 3-tłokowa GAMA jest pompą skonstuowaną w 100% przez Berthoud. Charakteryzuje się solidnością i trwałością. Do opryskiwaczy SPRINTER jest dostępna w 2 wersjach o wydatkach 130 i 160 l/min. Pompy GAMA posiadają wiele zalet, w tym znakomitą przepustowość, gwrantującą precyzję ustawień i mniejszą ilość czynności konserwacyjnych dzięki wewnętrznemi mechanizmowy, który pracuje w oleju, zamontowanemu na łożysku kulkowym i dzięki zastosowaniu zaworów ze stali nierdzewnej.

Pompa GAMA nie posiada membrany, co gwarantuje jej wysoką przepustowość, precyzję i niezawodność w całym zakresu zmiany prędkości obrotowej napędu W.O.M.

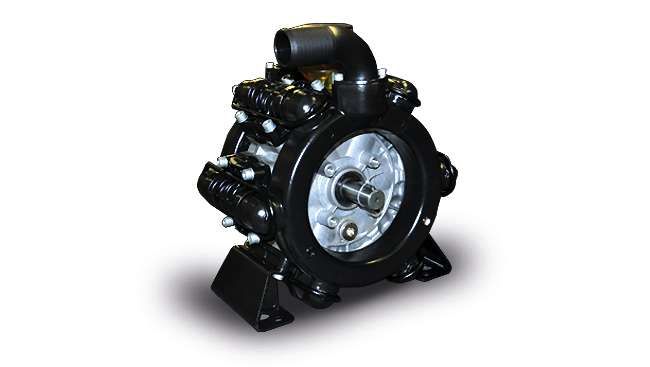

Pompa tłoczkowo-membranowa COMET BP



Pompa tłoczkowo-membranowa BP 235 l/min.

Dobrym wyborem będzie również pompa tłoczkow-membranowa, która jest znanym, klasycznym rozwiązaniem technicznym, mającym zastosowanie w opryskiwaczach polowych. To proste i ekonomiczne rozwiązanie, pompa pracuje z maksymalnym ciśnieniem do 20 barów.

Układ regulacyjny opryskiwacza DP TRONIC oraz panel ustawień dźwigni zaworów na pożądaną funkcję (oprysk, płukanie, mieszanie...) są dobrze zgrane z pracą pompy. Pompy tłoczkowo-membranowe BP charakteryzują się dużą wydajnością. Pompa jest wyposażona w zawory ze stali nierdzewnej, co wydłuża jej trwałość.

DANE TECHNICZE OprYSKIWACZY

BERTHOUD SPRINTER



Możliwe pojemności zbiornika głównego z polietylenu

2500 litrów (+ 5% zapas).

Typ belki

ALS - zawieszenie aktywne amortyzowane, podnoszenie, opuszczanie i składanie hydrauliczne,  sterowanie funkcjami belki za pomocą elektrozaworów,

Możliwe szerokości robocze belki

ASL: 18, 20, 21 lub 24 m. ASLR: 15 do 18 m.

Pojemność zbiornika na wodę do płukania

260 litrów.

Pojemność zbiornika do mycia rąk

15 litrów.

Eżektor (wąż do napełniania) (opcja)

6 m

Ogumienie

230/95 R44 (9,5 x 44)

Inne możliwe ogumienie

9,5x48, 11,2x48, 12,4x46, 13,6x38, 16,9x38

Miernik poziomu cieczy

Na pływaku, ze skalą.

Regulowana szerokość rozstawu kół

W zakresie od 1,50 do 2,00 m (z kołami 9,5x44)

Pompy zamontowane na opryskiwaczu

GAMA - Pompa 3-tłokowa, wydatek pompy 130 l/min (20 bar) (standard)

GAMA - 160 l/min (opcja)
BP
- 235 l/min (opcja)

Rozpylacze

W wersji podstawowej 1 komplety rozpylaczy:
- rozpylacze uniwersalne płaskostrumieniowe
- rozpylacze do nawozu płynnego (RSM)  (opcja)
- rozpylacze inżektorowe (opcja)

Głowice dysz

Quadrix, typu rewolwerowego, z antykapaczem, gotowe do umieszczenia 4 kompletów rozpylaczy.

Wyposażenie elektroniczne

Komputer DPtronic: stała dawka oprysku przy zmiennej prędkości jazdy ciagnika

WYPOSAŻENIA OPCJONALNE

NA SPECYFICZNE POTRZEBY OPRYSKU



Wyposażenie dodatkowe (opcja):

  •  zaczep skrętny mechaniczny

  •  zaczep skrętny hydrauliczny ręcznie sterowany (potrzebna 1 para hydrauliki)

  •  pompa Gama 160 L/min

  •  pompa BP 280 L/min

  •  błotniki

  •  oświetlenie belki (1 lampa z każdej strony)

  •  hydrauliczny korektor przechyłu belki

  •  wybieracz elektro-hydrauliczny 3-funkcyjny (możliwośc rozkładania belki na 1/2)

  •  wybieracz elektro-hydrauliczny 4-funkcyjny (rozkł. belki z kasety komputera, tylko 1 para  wyjść hydr. możliwośc rozkładania belki na 1/2)

  •  nawigator do jazdy równoległej + moduł wyłączania sekcji przez GPS

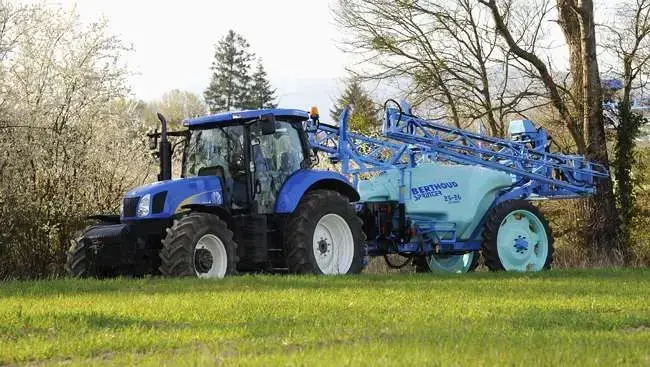

Berthoud ze złożonymi ramionami na stojący na trawniku

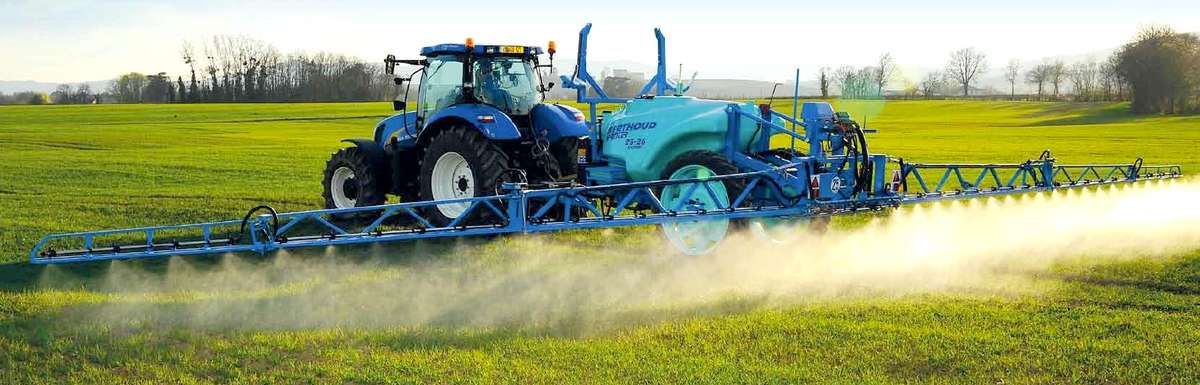

OPRYSKIWACZ PODCZAS PRACY NA POLU
