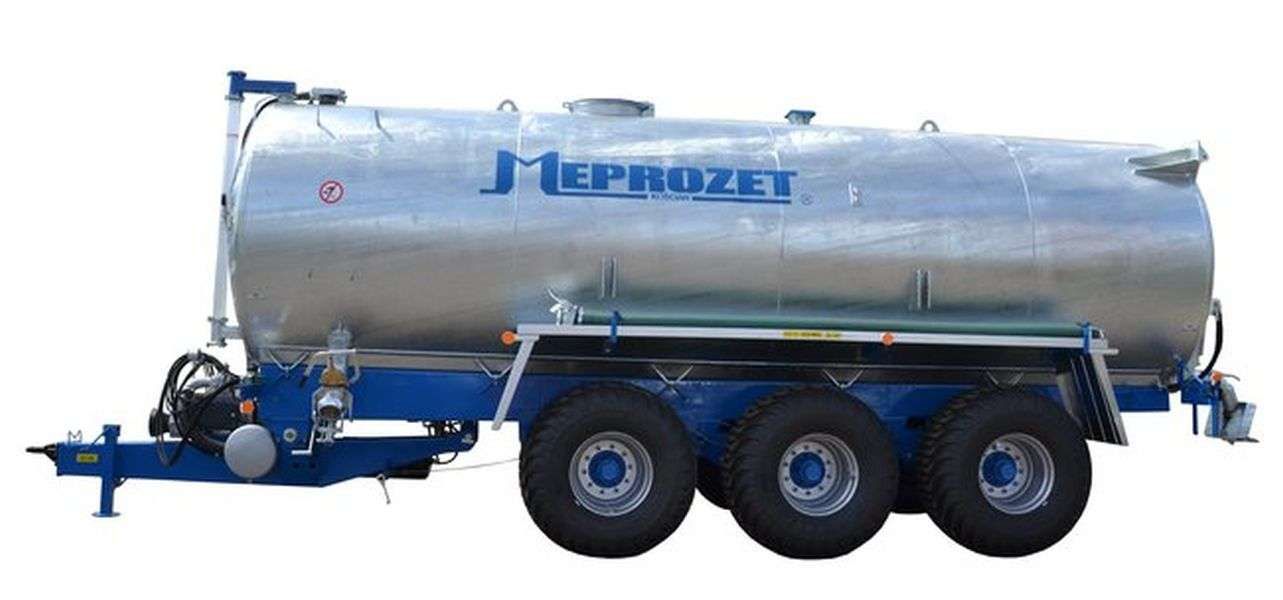

Meprozet PN 2/24
26000 - 30000 L
| Pojemność | PN-2/24 wersja |
Liczba osi | Rozstaw kół | Osadzenie koła | Ogumienie | Kompresor |
|---|---|---|---|---|---|---|
| 24 000 litrów | wersja A standard |
3 | 2000 | 280 / 335 / 10 | 20,5 R22,5 bieżnikowane |
JUROP PN 106M |
| wersja B | 3 | 2000 | 280 / 335 / 10 | 560 / 60 x 22,5 |
JUROP |
|
| wersja C | 3 | 2100 | 280 / 335 / 10 | 600 / 55 x 22,5 |
JUROP |
|
| wersja D | 3 | 2100 | 280 / 335 / 10 | 600 / 65 x 23 bieżnikowane |
JUROP |
|
| wersja E | 3 | 2150 | 280 / 335 / 10 | 700 / 50 x 22,5 |
JUROP |
|
| wersja F | 3 | 2150 | 280 / 335 / 10 | 700 / 50 x 26,5 |
JUROP |
WYPOSAŻENIE STANDARDOWE
- wąż ssący 6” o długości 3 m - łącznik
- wąż ssący 6” o długości 3 m z koszem
- szybkozłącze 6" do podłączania węża
- kompresor z zaworem bezpieczeństwa
- rozdzielacz z tarczą
- tłumik - odzyskiwacz oleju
- błotniki
- zawór pływakowy na górze zbiornika
- zbiornik przelewowy
- manowakuometr
- regulowaną stopę podporową
- wymienny zaczep
- instalację hamulcową dwuprzewodową
- instalację elektryczną 12V
- układ hydrauliczny otwierania spustu
- układ hydrauliczny zasilania dozownika
TYPY

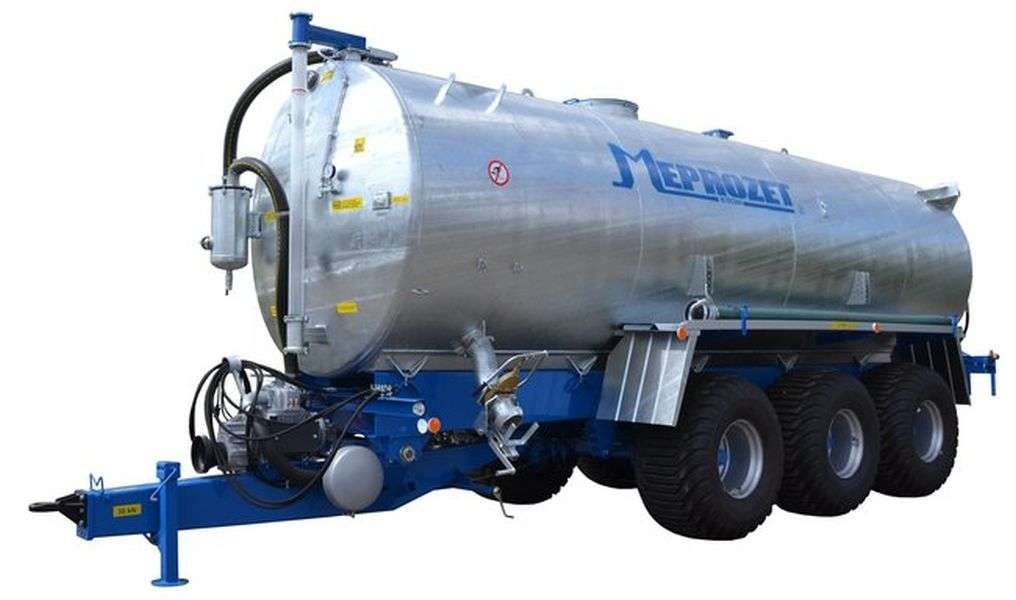

24000l PN-2/24
| długość | 8 680 mm |
|---|---|
| szerokość | 2 550 mm |
| wysokość | 3 900 mm |
| masa własna | 7 950 kg |
| masa z obciążeniem | 31 950 kg |
| pojemność zbiornika | 24 000 l |
| ilość kół | 6 |
| rozstaw kół | 2 200 mm |
| ogumienie | 20,5 R 22,5 |
| nacisk na zaczep | 30 KN |
| ciągnik o mocy | 250 KM |
| czas napełniania | 9 min |
| szerokość rozlewu łyżką | 12 m |
| typ kompresora | JUROP PN 106M |
| wydajność kompresora | 11 000 l / min |

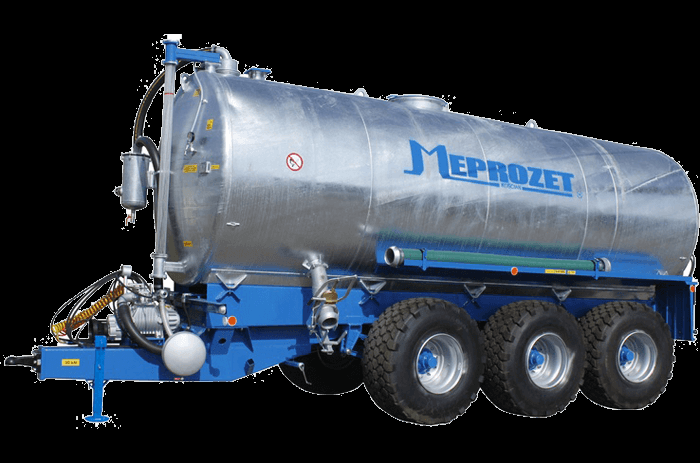

26000l PN-2/24
| długość | 9 200 mm |
|---|---|
| szerokość | 2 550 mm |
| wysokość | 3 900 mm |
| masa własna | 8 100 kg |
| masa z obciążeniem | 34 100 kg |
| pojemność zbiornika | 26 000 l |
| ilość kół | 6 |
| rozstaw kół | 2 200 mm |
| ogumienie | 20,5 R 22,5 |
| nacisk na zaczep | 30 KN |
| ciągnik o mocy | 250 KM |
| czas napełniania | 10 min |
| szerokość rozlewu łyżką | 12 m |
| typ kompresora | JUROP PN 106M |
| wydajność kompresora | 11 000 l / min |

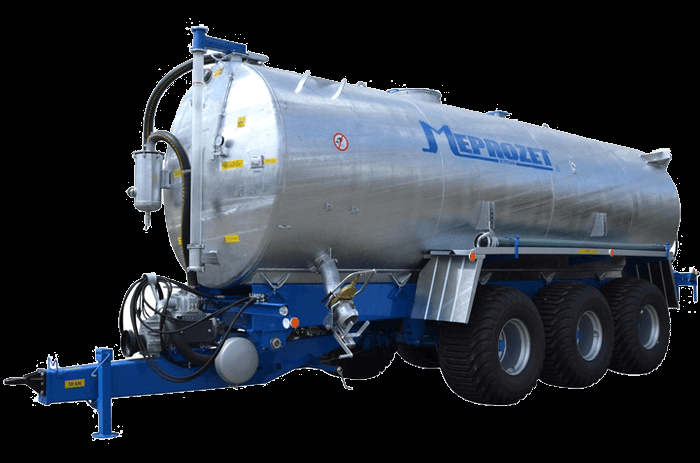

30000l PN-2/24
| długość | 10 200 mm |
|---|---|
| szerokość | 2 700 mm |
| wysokość | 3 900 mm |
| masa własna | 8 550 kg |
| masa z obciążeniem | 38 550 kg |
| pojemność zbiornika | 30 000 l |
| ilość kół | 6 |
| rozstaw kół | 2 100 mm |
| ogumienie | 600 / 65 x 23 |
| nacisk na zaczep | 30 KN |
| ciągnik o mocy | 300 KM |
| czas napełniania | 12 min |
| szerokość rozlewu łyżką | 12 m |
| typ kompresora | JUROP PN 140M |
| wydajność kompresora | 13 850 l / min |
Elementy Wyposażenia
PODWOZIE
Wóz asenizacyjny PN-2/24 wykonany jest jako zbiornik zamontowany na ramie z resorowanym zestawem kołowym TRIDEM o nośności 48T.
ZBIORNIK

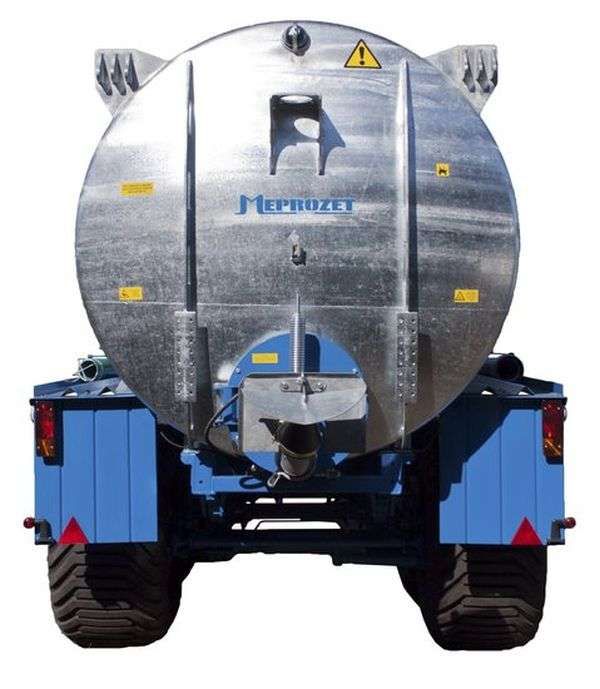

Zbiornik stalowy, cynkowany ogniowo posiada wewnętrzne pierścienie wzmacniające i falochrony. Tylna dennica zamknięta z włazem Ø 600 i króćcem. Na przedniej dennicy rurowy wskaźnik poziomu i dwa wzierniki szklane, a na bokach króćce do zasuw. Zbiornik na górze posiada bezpiecznik nadmiarowy i właz Ø 600.
KOMPRESOR
Standardowo na dyszlu wozu zamontowany jest kompresor JUROP PN 140M.
ZASUWY SPUSTOWE
Na pokrywie włazu dna tylnego zamontowana jest sterowana hydraulicznie zasuwa z rozdzielaczem z tarczą. Z boku zbiornika znajduje się zasuwa ręczna z szybkozłączem do przypinania węża ssawnego.
MIESZADŁO
Wóz na specjalne zamówienie może być wyposażony w napędzane hydraulicznie mieszadło ślimakowe, które może mieszać zawartość zbiornika w sposób ciągły.
DZIAŁANIE
Napełnienie wozu umożliwia podciśnienie wytworzone w zbiorniku przez kompresor napędzany wałkiem przekaźnika mocy z ciągnika. Opróżnianie odbywa się za pomocą nadciśnienia lub grawitacyjnie.
SYSTEMY ROZLEWAJĄCE
Deszczowanie odbywa się przy pomocy łyżki rozlewowej, która jest standardowym wyposażeniem wozu. Na życzenie mogą być stosowane inne urządzenia do rozlewania. Wóz przystosowany jest do montażu hydraulicznie sterowanego dozownika z wężami, aplikatora redlicowego i aplikatorów talerzowych.
TRANSPORT DROGOWY
Wóz posiada deklarację zgodności WE oraz zwolnienie z obowiązku uzyskania świadectwa homologacji co umożliwia zarejestrowanie wozu oraz dopuszcza do poruszania się po drogach publicznych.
ZASTOSOWANIE
- wypompowanie nieczystości płynnych, gnojowicy, ścieków komunalnych
- transport i rozlewanie na pola i użytki zielone
- podlewanie, zraszanie i nawożenie upraw
- dogaszanie pożarów w lasach i na polach
- transport wody na budowy i drogi
