Ścielarka McHale C460/470
70 - 70 KM
McHale C460 jest wydajną maszyną do ścielenia i podawania pasz, która z powodzeniem może być używana do karmienia pociętą kiszonką, jak i niepociętą słomą i sianem. Urządzenie wyposażone jest w dwustopniową przekładnię zmieniającą obroty wirnika: od 280 obr/min przy karmieniu do 540 obr/min podczas ścielenia. Ścielarki serii C cechują się kompaktową budową znacznie ułatwiającą manewrowanie, boki maszyny mają stożkowaty kształt co minimalizuje możliwość wypadania materiały na zewnątrz. Dostępne są także modele o zwiększonej pojemności załadunku C470 i C490.
Dzwoń: 513 600 630
Karmienie
Kiszonka lub siano są dokładnie podawane dzięki dwustopniowej przekładni, a operator może dostosować prędkość przenośnika do gęstości bel za pomocą panelu sterującego.

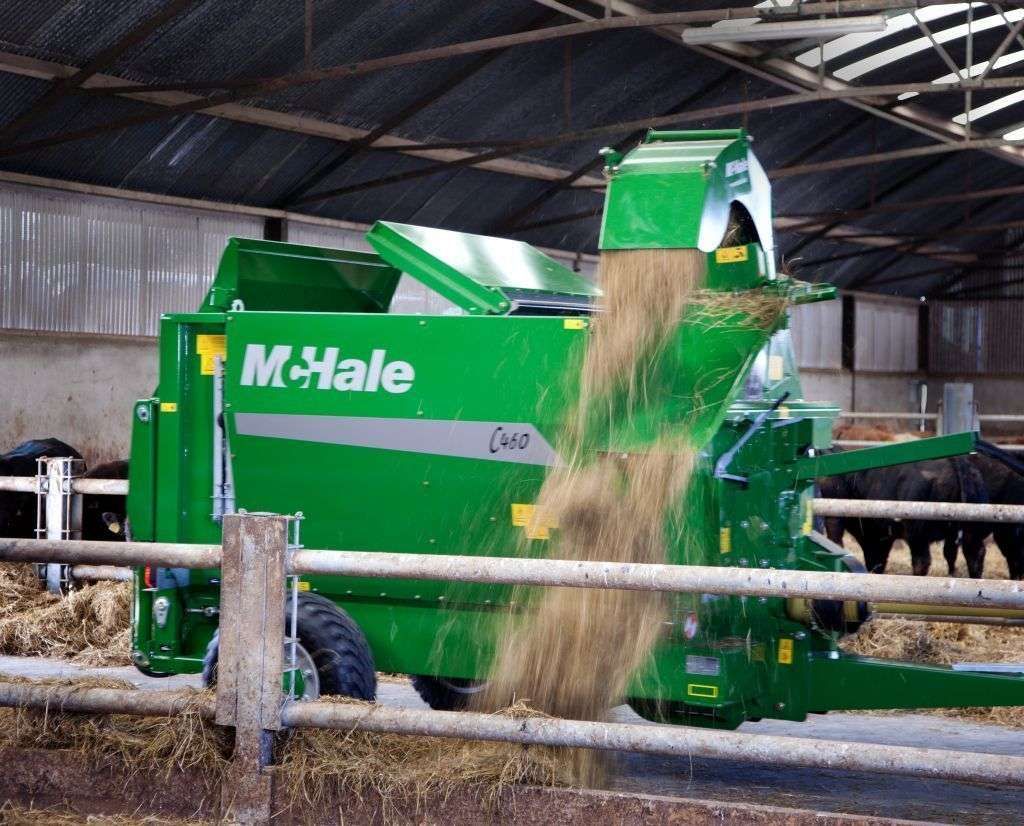

Ścielenie
Maszyna szybko i efektywnie ścieli słomę pozostawiając jej grubą i spulchnioną warstwę. Rynna wyrzutu ma 300 stopniowy kąt obrotu co znacznie ułatwia dostęp do trudno dostępnych miejsc. Zasięg wyrzutu słomy to 18 metrów z prawej i 13 metrów z lewej strony maszyny.
Najważniejsze cechy
Opis specyfikacji maszyny
- dwustopniowa przekładnia wirnika
- optymalna jakość wyrzutu
- samozaładowcza tylna klapa
- joystick sterujący rynna wyrzutu
- ścielenie słomy do 18 metrów
- 300-stopniowy kąt obrotu rury wyrzutu
- możliwość zamówienia maszyny z dłuższą komorą (C470, C490)
- możliwość zadawania paszy
- kompaktowa konstrukcja
Opis komponentów Mchale C 460
Opis najważniejszych funkcji i podzespołów zastosowanych w ścielarce
Przenośnik łańcuchowy - na podłodze maszyny C460 znajduje się hydraulicznie napędzana taśma złożona z wytrzymałych łańcuchów i dziesięciu poprzecznych listew transportowych. Konstrukcja przenośnika łańcuchowego gwarantuje ciągły i równomierny przepływ materiału do rotora. Prędkość przesuwu, czyli prędkość obrotową taśmy regulujemy z panelu sterowania znajdującego się w kabinie ciągnika.
Producent umieścił przenośnik podłogowy pod rotorem, a jego koniec znajduje się tuż przed wirnikiem. Dzięki temu w przypadku zablokowania materiału między taśmą a rotorem materiał może zostać łatwo usunięty poprzez wycofanie taśmy.
Rotor podający - wyposażony jest w 48 noży, które zamontowane są na 6 dyskach. Za napęd rotora odpowiedzialny jest silnik hydrauliczny działający niezależnie od wirnika, przez co maszyna nie potrzebuje aż tak dużego zewnętrznego źródła mocy podczas uruchamiania. Napęd rotora oparty na wieloklinowym pasku może być hydraulicznie odłączany, dzięki czemu wirnik może pracować niezależnie od rotora.
Zalety takiego rozwiązania to:
- wirnik może pracować na pełnych obrotach, zanim rotor zacznie podawać materiał,
- redukcja możliwości zapchania podczas uruchamiania,
- mniejsze zapotrzebowanie na moc

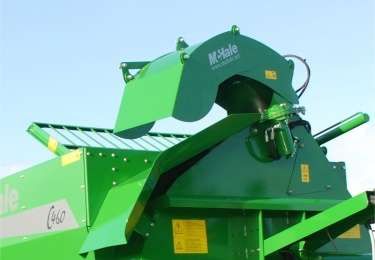

Rynna wyładunkowa - ścielarki McHale wyposażone rurę wyrzutu z 3-stopniową regulacją, co znacznie zmniejsza opory podczas pracy i umożliwia daleki wyrzut materiału. Rynna w celu dodatkowego zmniejszenia oporu porusza się po łuku, a jej szeroka konstrukcja zmniejsza ryzyko zapchania.
Rynna posiada 300-stopniową możliwość obrotu ułatwiającą rozładunek materiału w pomieszczeniach z tylko jednym wjazdem. Słoma może zostać podana na odległość osiemnastu metrów, a po 300-stopniowym obrocie rury w lewą stronę materiał może być podawany na odległość trzynastu metrów.
Dane Techniczne
Parametry techniczne ścielarek McHale
|
Wymiary i waga |
C460 |
|
Długość z drzwiami otwartymi |
5,50 m |
| Długość z drzwiami zamkniętymi | 4,20 m |
|
Szerokość |
2,00 m |
|
Wysokość |
2,45 m |
|
Zapotrzebowanie na olej |
35 l/min / 170 bar |
|
Masa własna |
2015 kg |
|
Komora beli |
1350 x 1220 x1400 mm |
| Pojemność | 2 bele 1,5 metrowe |
|
Mac odległość wyrzutu |
18 m |
|
Sterowanie |
panel sterujący |
| Liczba płatów wirnika | 6 |
|
Liczba pałąków przenośnika |
10 |
|
Liczna dysków na rotorze |
6 |
|
Liczba noży |
48 |
| Minimalne zapotrzebowanie mocy | 51 kW / 70 KM |
| Obrót rynny | 300 stopni |
| Regulacja rynny |
3 stopniowa |
| WOM | 540 obr / min |
| Ogumienie | 10.0/75-15.3 |
