Unia DF
70 - 110 KM

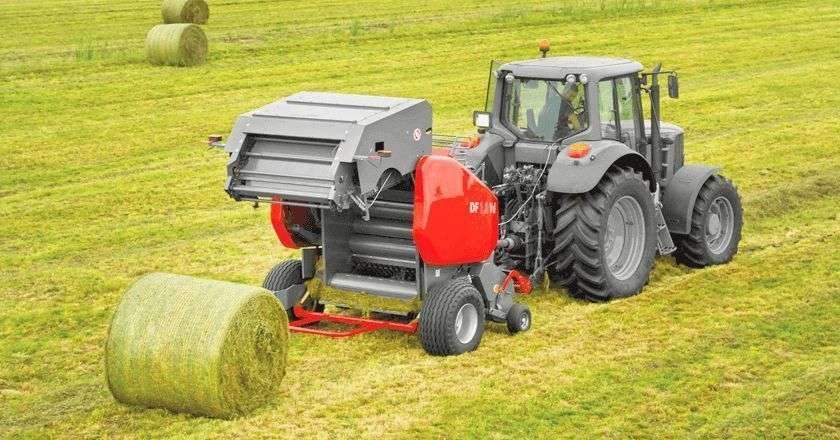

Prasy rolujące Unia DF są dostępne w różnych wersjach, są to:
- prasy stałokomorowe łańcuchowo-walcowe, modele DF 1,8 V ECO / 1,8 V / 1,8 VD
- prasa stałokomorowa walcowa DF 1,8 D ECO / 1,8 D / 1,8 DD
- prasy zmiennokomorowe DF 1,7 Z / 1,7 ZD / 1,9 Z / 1,9 ZD.
Poniżej przedstawiamy charakterystykę tych pras.
Konstrukcja pras stałokomorowych łańcuchowo-walcowych DF V
Sterowanie pras stałokomorowych łańcuchowo-walcowych DF V
Dane techniczne pras stałokomorowych łańcuchowo-walcowych DF V
| DF | 1,8 V ECO | 1,8 V | 1,8 VD |
|---|---|---|---|
| Rodzaj | łańcuchowo-walcowa | łańcuchowo-walcowa | łańcuchowo-walcowa z docinaczem |
| Średnica bel [m] | 1,2 | 1,2 | 1,2 |
| Szerokość podbierania [m] | 2,1 | 2,1 | 2,1 |
| Liczba rzędów palców podbieracza [szt.] | 5 | 5 | 5 |
| Liczba palców podbieracza [szt.] | 160 | 160 | 160 |
| Liczba walców profilowanych [szt.] | 8 | 8 | 8 |
| Liczba noży docinających [szt.] | brak | brak | 14 |
| Liczba obrotów WOM [obr./min] | 540 | 540 | 540 |
| Zapotrzebowanie mocy na WOM [KM] | od 70 | od 70 | od 80 |
| Długość [m] | 3,6 | 3,6 | 3,6 |
| Szerokość [m] | 2,4 | 2,4 | 2,4 |
| Wysokość [m] | 1,95 | 1,95 | 1,95 |
| Masa [kg] | 2180 | 2200 | 2300 |
Wyposażenie pras stałokomorowych łańcuchowo-walcowych DF V
Zapraszamy do obejrzenia filmu przedstawiającego prasy Unia DF VD:
Prasy Unia DF: modele stałokomorowe walcowe DF D
Konstrukcja pras stałokomorowych walcowych DF D
Sterowanie pras stałokomorowych walcowych DF D
Dane techniczne pras stałokomorowych walcowych DF D
| DF | 1,8 D ECO | 1,8 D | 1,8 DD |
|---|---|---|---|
| Rodzaj | walcowa | walcowa | walcowa z docinaczem |
| Średnica bel [m] | 1,2 | 1,2 | 1,2 |
| Szerokość podbierania [m] | 2,1 | 2,1 | 2,1 |
| Liczba rzędów palców podbieracza [szt.] | 5 | 5 | 5 |
| Liczba palców podbieracza [szt.] | 160 | 160 | 160 |
| Liczba walców profilowanych [szt.] | 17 | 17 | 17 |
| Liczba noży docinających [szt.] | brak | brak | 14 |
| Liczba obrotów WOM [obr./min] | 540 | 540 | 540 |
| Zapotrzebowanie mocy na WOM [KM] | od 70 | od 70 | od 80 |
| Długość [m] | 3,6 | 3,6 | 3,6 |
| Szerokość [m] | 2,4 | 2,4 | 2,4 |
| Wysokość [m] | 1,95 | 1,95 | 1,95 |
| Masa [kg] | 2400 | 2400 | 2500 |
Wyposażenie pras stałokomorowych walcowych DF D
Zapraszamy do obejrzenia filmu przedstawiającego prasy Unia DF D:

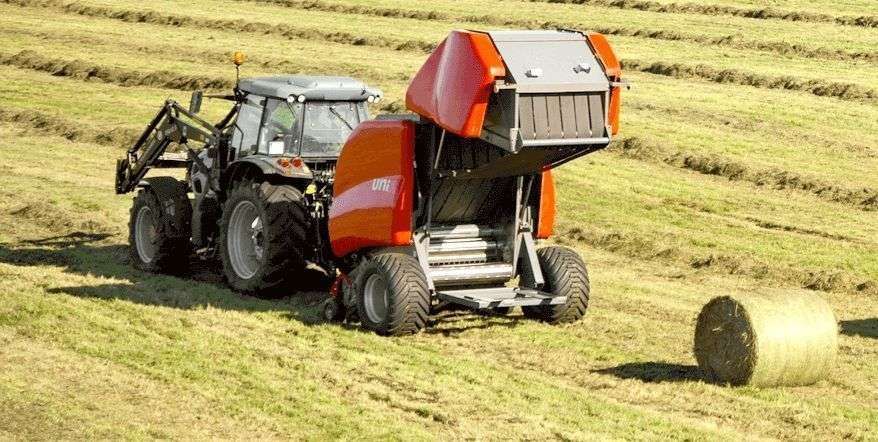

Konstrukcja pras zmiennokomorowych DF Z
Sterowanie pras zmiennokomorowych DF Z
Dane techniczne pras zmiennokomorowych DF Z
| DF | 1,7 Z | 1,7 ZD | DF 1,9 Z | DF 1,9 ZD |
|---|---|---|---|---|
| Rodzaj | pasowa | pasowa z docinaczem | pasowa | pasowa z docinaczem |
| Budowa komory prasującej | 3 walce 6 pasów | 3 walce 6 pasów | 3 walce 6 pasów | 3 walce 6 pasów |
| Min. średnica beli [m] | 0,8 | 0,8 | 0,8 | 0,8 |
| Max. średnica beli [m] | 1,65 | 1,65 | 1,85 | ,85 |
| Szerokość beli [m] | 1,2 | 1,2 | 1,2 | 1,2 |
| Szerokość podbierania [m] | 2,1 | 2,1 | 2,1 | 2,1 |
| Liczba rzędów palców podbieracza [szt.] | 5 | 5 | 5 | 5 |
| Liczba palców podbierających [szt.] | 160 | 160 | 160 | 160 |
| Liczba noży docinających [szt.] | brak | 14 | brak | 14 |
| Długość [m] | 4,3 | 4,3 | 4,3 | 4,3 |
| Szerokość [m] | 2,65 | 2,65 | 2,65 | 2,65 |
| Wysokość [m] | 2,75 | 2,75 | 2,95 | 2,95 |
| Masa [kg] | 3 120 | 3 250 | 3 320 | 3 450 |
| Zapotrzebowanie mocy na WOM [KM] | 80-110 | 80-110 | 80-110 | 80-110 |
Wyposażenie pras zmiennokomorowych DF Z
Wyposażenie standardowe
- Sterownik Pilot
- rotor
- docinacz – DF 1,7 ZD / 1,9 ZD
- indywidualne zabezpieczenie noży tnących
- hydraulicznie opuszczane noże tnące
- hydraulicznie opuszczana podłoga pod
- rotorem
- rampa wyładowcza

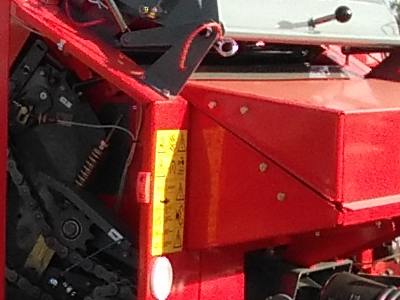

- wiązanie siatką
- płynna regulacja średnicy bel od 0,8 do 1,85
- – DF 1,9 Z / 1,9 ZD
- płynna regulacja średnicy bel od 0,8 do 1,65
- – DF 1,7 Z / 1,7 ZD
- maksymalne ciśnienie zgniotu 200 bar
- programowanie miękkiego rdzenia
- 5-rzędowy podbieracz
- ogumione koła kopiujące
- blacha dociskająca pokos z rolką kopiującą
- rewers

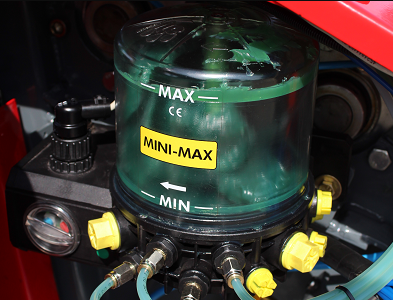

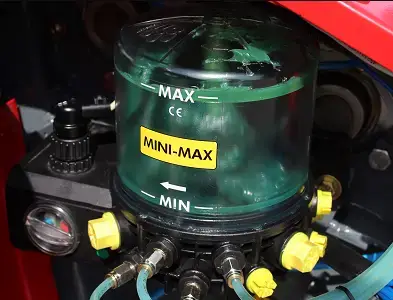

- automatyczne smarowanie łańcuchów

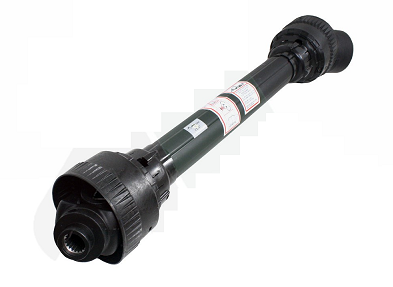

- wał napędowy (6×6, 830 Nm) ze sprzęgłem przeciążeniowym (M=2400 Nm) szerokokątny
- koła 400/60-15,5
- hamulec pneumatyczny – DF 1,9Z / 1,9 ZD
Wyposażenie opcjonalne
- dopłata do hamulca hydraulicznego DF 1,9 Z / 1,9 ZD

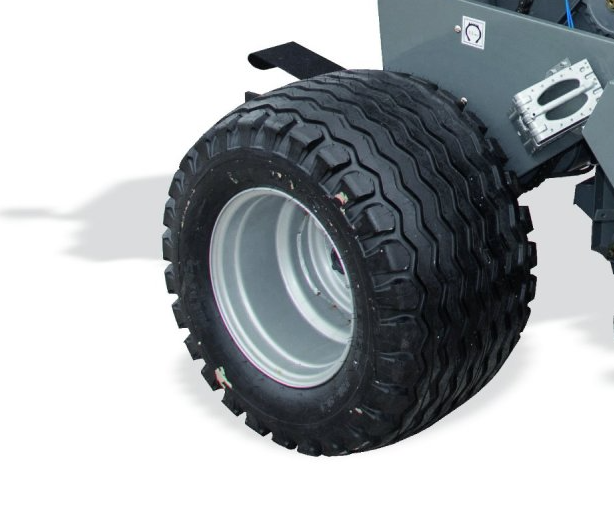

- dopłata do kół 480/45-17
- dopłata do kół 550/45-22,5
- dopłata do pasów bez końca
- dopłata do rotora trójzębowego
- dopłata do skrętnych kół kopiujących

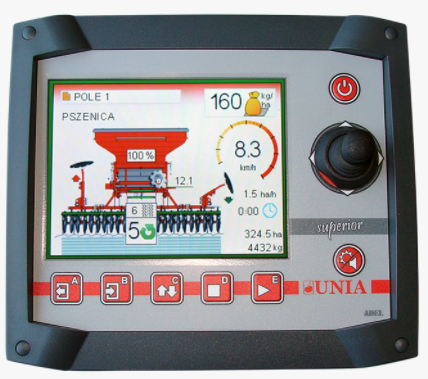

- dopłata do układu sterowania Superior
- opcja ujemna przy rezygnacji ze sterownika Superior (monitor)
- dopłata do wału napędowego (6×6, 830Nm) ze sprzęgłem automatycznym (M=1900Nm) szerokokątny
- hamulec hydrauliczny DF 1,7 Z / 1,7 ZD
- hamulec pneumatyczny DF 1,7 Z / 1,7 ZD
- wiązanie podwójnym sznurkiem
Zapraszamy do obejrzenia filmu przedstawiającego prasy Unia DF ZD:
